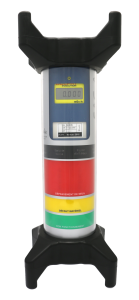

SAG-A

Système d’Alarme Gamma Autonome

Cet appareil est destiné à la mesure de débit d’équivalent de dose gamma, notamment pour les intervenants en centrale nucléaire. La balise SAG-A a été conçue pour être la plus résistante possible. Sa forme cylindrique et le design des bumpers permettent une absorption maximale des chocs et des chutes jusqu’à 1,6 m. Le corps en polycarbonate de la balise résiste à des coups de marteau répétés. L’indice de protection IP65 signifie que la SAG-A est totalement protégée contre la poussière et contre les projections d’eau de toutes directions. La balise SAG-A est prévue pour flotter temporairement.

Documentations

Caractéristique techniques

Caratéristique de détection

Type: appareil de surveillance des débits d’équivalent de dose gamma ambiants H*(10)
Radionucléide de référence : Cs 137
Etendue effective : 0,010 mSv/h à 99,9 mSv/h
Gamme d’affichage : 0,001 mSv/h à 99,9 mSv/h
Temps de réponse : < 2 s sur toute la gamme de mesure
Gamme d’énergie : de 50 keV à 1,5 MeV

Caractéristiques d'alarme

Dépassement CPI/CPE : affichage “CPI/E” et alarme de défaut
Indications diverses : batterie basse, charge, report de mesure, présence secteur par LED face avant
Saturation détecteur : affichage “SAT”
Défaut capteur : affichage “CAPTEUR HS”
Alarme visuelle : 3 verrines lumineuses (verte, jaune et rouge)
Alarme sonore : buzzer > 85 dBA à 30 cm
Seuil : 1,6 mSv/h pré-réglé en usine et paramétrable via contacteur à clé

Caractéristiques électriques

Autonomie sur batteries : jusqu’à 40 jours
Chargeur : 12 V identique à celui des affichettes lumineuses
Temps de charge : 1 jour environ (utilisation possible durant la charge)

Connectivité

Relais : 3 TOR contacts secs (Marche, Défaut, Alarme):
- 40 W sous 48 VDC
- 60 VA sous 24 VAC max – charge résistive
Liaison réseau : 2 x 2 RS 485 Modbus/Jbus (compatible supervision de balises EDF)
